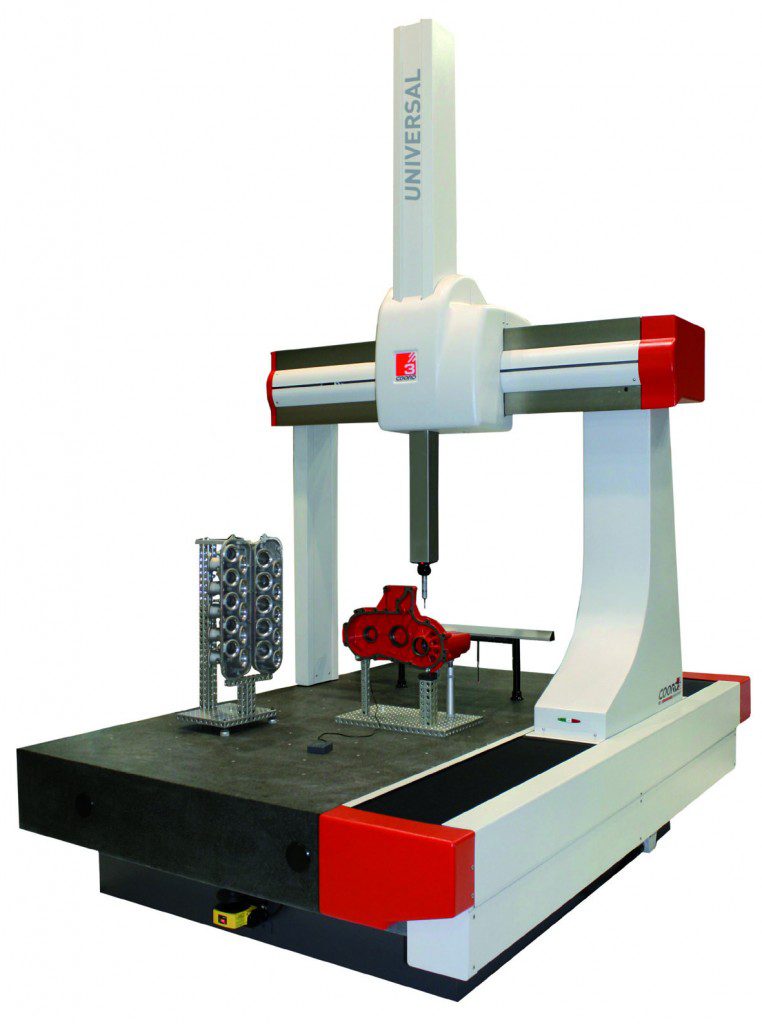

Universal

Mit leichtgewichtigem Aluminium als strukturelle Hauptkomponente, Luftlager in allen Achsen mit Isostatischer Auslegung, ist die CORRD3 eine Messlösung, die ein gutes Kosten- / Leistungsverhältnis bietet. Aufgrund ihrer Größe, des äußerst belastungs- und aufnahmefähigen Messtischs und der umfangreichen Optionsauswahl, ist das COORD3 System geeignet, klein- bis mittelvolumige Werkstücke aufzunehmen.

Merkmale

  • CNC  gesteuerte Koordinatenmeßmaschine mit Aluminiumportal auf Granittisch
  • Monolitischer Granittisch mit integrierten Führungsbahnen und iostatischer Aufstellung
  • X-Achse: integrierte Schwalbenschwanzführung im Granittisch
  • Y- und Z-Achsen:  hochgenaue eloxierte Aluminiumprofile
  • Alle Achsen werden angetrieben mit DC Motoren in Verbindung mit Flachriehmen
  • Isostatisch angeordnetes Luftlagersystem in allen Achsen
  • Lineares Maßstabssystem mit einer Auflösung von 0,1 µm
  • Kabellose Temperatursensoren


Vorteile

  • Hohe Beschleunigung für schnelle Messzyklen
  • Hohe Scangeschwindigkeit in Verbindung mit einem SP25
  • Ausgezeichnete Genauigkeit und Wiederholbarkeit
  • Flexible Multisensorfähigkeit
  • Äußerst belastungs- und aufnahmefähiger Messtisch
  • Geeignet für den Betrieb in Fertigungsumgebung

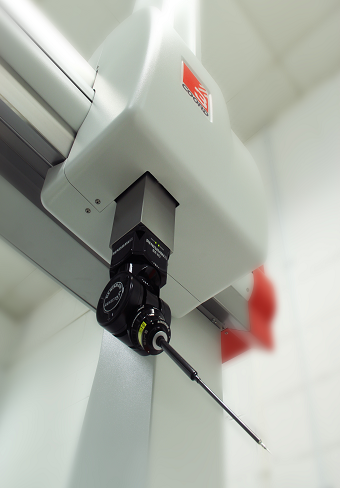

  • Optimiert für den Einsatz des Messystems REVO Renishaw

Typische Anwendungsbereiche

  • Rohbau und Presswerk
  • Formenbau
  • Überprüfung mittels schaltenden Tastern oder berührungsloser Technologie
  • Digitalisierung, Scannen und Reverse Engineering (Flächenrückführung)

Datenblätter:
DS 14_Universal_DEU_rev 00
DS 17_Universal C_EN_rev 00
