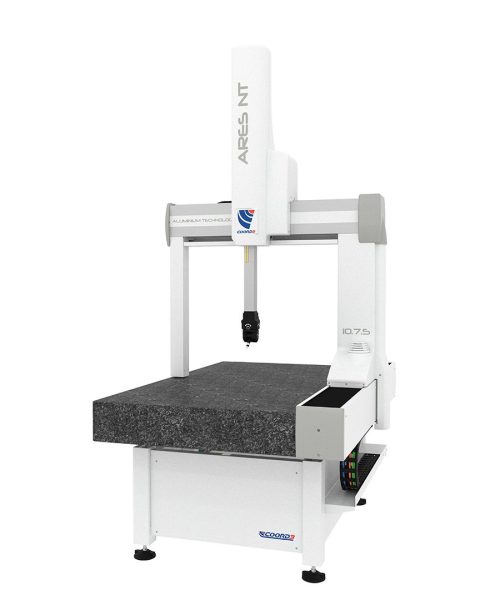

ARES NT - Portalmessmaschine
Ares zeichnet sich durch eine niedrige Gesamthöhe aus. Diese ist niedriger als die der meisten KMG´s auf dem Markt und ist ebenso mit einem Niedrigprofil erhältlich, der die Gesamthöhe um weitere 100mm reduziert.
Diese Eigenschaft macht die Ares zur idealen Lösung für Räume mit niedrigen Deckenhöhen.
Ares KMG´s können in manueller oder in CNC-Konfiguration gegliedert werden. Ebenso bestieht die Option eine manuelle Maschine zu einem späteren Zeitpunkt aufzurüsten. Es stehen zwei Leistungsstufen zu Verfügung:
- ARES: für Standardanwendungen
- ARES NT: für Leistungen mit höheren Anforderungen. ARES NT verfügt über eine Z-Achsensäule aus Siliziumkarbid, die die Gesamtsteifigkeit der Messplattform erhöht. Dieses einzigartige KMG-System für hochpräzise messtechnische Anwendungen nutzt die gesamte Palette der Scantechnologien von Renishaw.
Falls Sie an einer Messmaschine Interesse oder Fragen haben, kontaktieren Sie uns gerne!
ARES ist in den Versionen mit 500 mm und 700 mm Brückenbreite erhältlich und stellt zweifellos das ideale KMG für Werkstätten dar.
ARES NT:
- Z-Achsen-Säule aus Siliziumkarbid zur weiteren Verstärkung der Steifigkeit
- OptionaleRenishaw TONiC Messskalenmit einer Auflösung von 0,1 Mikron
- Dynamisches drahtloses Temperaturkompensationssystem mit Temperatursensor für Teile.
- Ultrasteifer Legierungsrahmen für maximale Steifigkeit bei Scananwendungen
- Struktur mit schneller thermischer Diffusionaufgrund wechselnder Umweltbedingungen
- FEA-entwickeltes Brückenträgerprofil, das ein optimales Trägheitsmoment für minimale Durchbiegung bei hohen Beschleunigungen ermöglicht
- Tisch mit M8-Gewinde, der in das große Schachbrettsystem passt.
- Starre Luftlager für hohe Lagerluftkoeffizienten
- Pneumatischer Gewichtsausgleich der Z-Achse.
- Frei schwebende Maßstäbe mit 0,1 Mikrometer Auflösung und dynamischer Signalverarbeitung.
- Vollständig digitale Bewegungssteuerung mit Tasterpfadfusion für optimale Leistung
- Reibungsreduzierer mit einer Hysterese von nahezu Null in allen Achsen
- Passives Schwingungsdämpfungssystem, das externe Schwingungen isoliert
- Freier Zugang zum Messbereich von allen Seiten
- Maximale Positioniergeschwindigkeit: 517 mm/sec
- Maximale Beschleunigung: 1730 mm/sec2
- Nenntemperatur: 20 °C
- Messtechnischer Temperaturbereich: 18 – 22 °C
- Temperaturgefälle: 0,5 °C/Stunde – 2 °C/Tag – 0,5 °C/Meter
- Betriebstemperaturbereich: 15 – 35°C
- Relative Luftfeuchtigkeit: 40 – 80% (nicht kondensierend)
- Zulässige Schwingungen: 30 mm/sec2 1-10 Hz | 15 mm/sec2 10-20 Hz | 50 mm/sec2 20-100 Hz
- Mindestluftzufuhr: 5 bar
- Luftverbrauch: 100 Nl/min
- Versorgungsspannung: 230 V 50 Hz oder 110 V 60 Hz (+/- 2% einphasig)
- Geringe Leistungsaufnahme: 10 A 1200 W (1600 W bei größeren Modellen)
- Laserabtastsensor
- Drahtlose dynamische Temperaturkompensation von Maschinen und Komponenten
- Pneumatisches Schwingungsisolationssystem
- Verriegelungssatz für modulare Teile

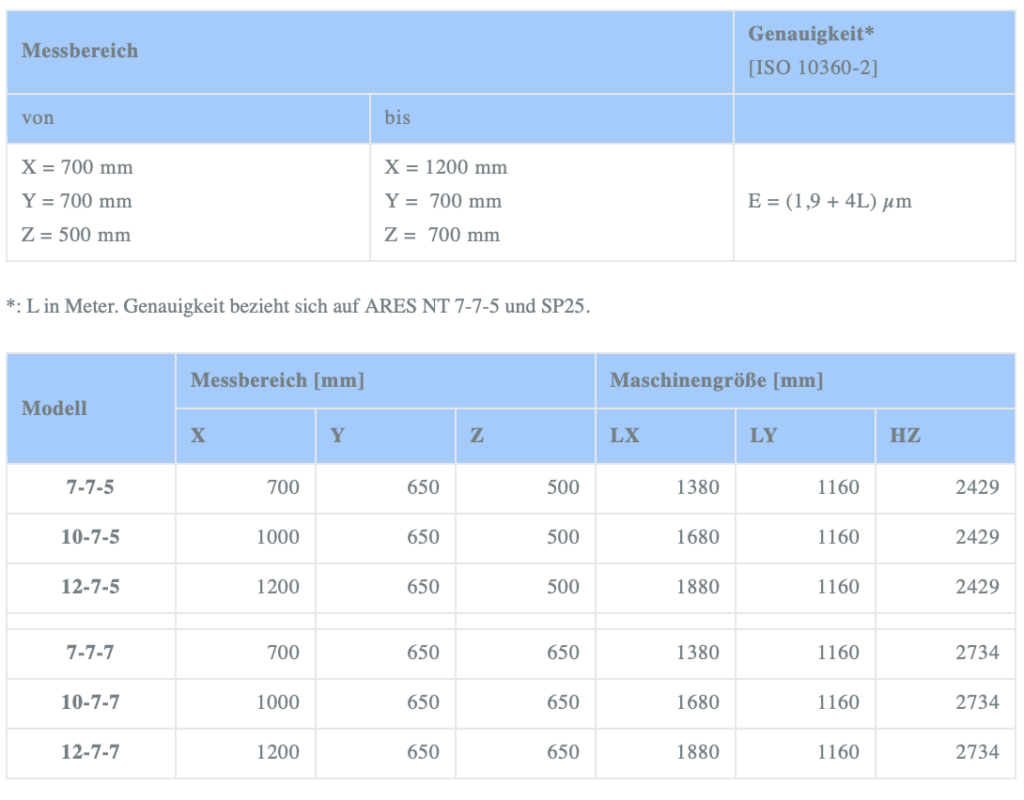

- Modelle und Abmessungen:
COORD3 ARES KMGs sind mit den folgenden Messhüben (X.Y.Z mm) erhältlich:
7.5.5
7.7.5 / 10.7.5 / 12.7.5
7.7.7 / 10.7.7 / 12.7.7
