JUPITER - Auslegermessmaschine


Der JUPITER ist ein zuverlässiges Hochleistungssport-KMG für den direkten Einsatz in der Fertigung. Diese Messmaschine ist speziell für die Fertigung von Karosserien und Unterbaugruppen entwickelt.

Das JUPITER KMG ist raupenmontiert und in Einzel- oder Doppelarmkonfigurationen erhältlich. Er ist vollständig gekapselt, um eine thermische Isolierung gegen Umweltveränderungen zu gewährleisten, und bietet Schutz vor Verschmutzung durch den Werkstattboden.

Die offene, vertiefte Struktur, die begehbaren Schutzvorrichtungen zum Schutz des X-Schlittens und die vollständig geschlossene Bauweise gewährleisten eine maximale Zugänglichkeit zum Messbereich und vereinfachen die Be- und Entladevorgänge sowie den Einsatz direkt im Produktionsbereich.

Hohe Dynamik und überlegene Präzision zeichnen dieses KMG aus, das bündig in den Hallenboden eingebaut werden kann und serienmäßig mit Bodenführungsabdeckungen ausgestattet ist.

Luftlager für die Y- und Z-Achse sind die Schlüsselelemente für eine leistungsstarke Messlösung. In der Zwei-Arm-Konfiguration überlappen sich die Messvolumina der beiden horizontalen Arme um 100 mm, um vollständige Messungen der gesamten Struktur zu ermöglichen.



Falls Sie an einer Messmaschine Interesse oder Fragen haben, kontaktieren Sie uns gerne!

Jupiter_loghi-1-1-492f2c6f
  • Messsystem mit optischen linearen Messwertaufnehmern
  • Bewegungssteuerung durch Servomotoren D.C.
  • Gleitführungen mit Luftlagern auf der Y- und Z-Achse und Kugelumlauflagern auf der X-Achse
  • Mechanischer Kopfausgleich mit Sicherheitsbremse
  • Temperatur: (20 ± 2) °C
  • Temperaturgefälle: 1 °C/Stunde – 2 °C/Tag – 0,5 °C/m
  • Zulässige Schwingungen:
    30 mm/sec2 zwischen 1 und 10 Hz
    15 mm/sec2 zwischen 10 und 20 Hz
    50 mm/sec2 zwischen 20 und 100 Hz
  • Minimaler Vorschubdruck: 0,55 MPa
  • Luftverbrauch: 150 Nl/min (23 l/min bei 0,55 MPa)
  • Versorgungsspannung: 230 V 50 Hz
  • Leistungsaufnahme: 10 A 1400 W
  • Arbeitsplatte aus Gusseisen oder Granit
  • Lineare Temperaturkompensation

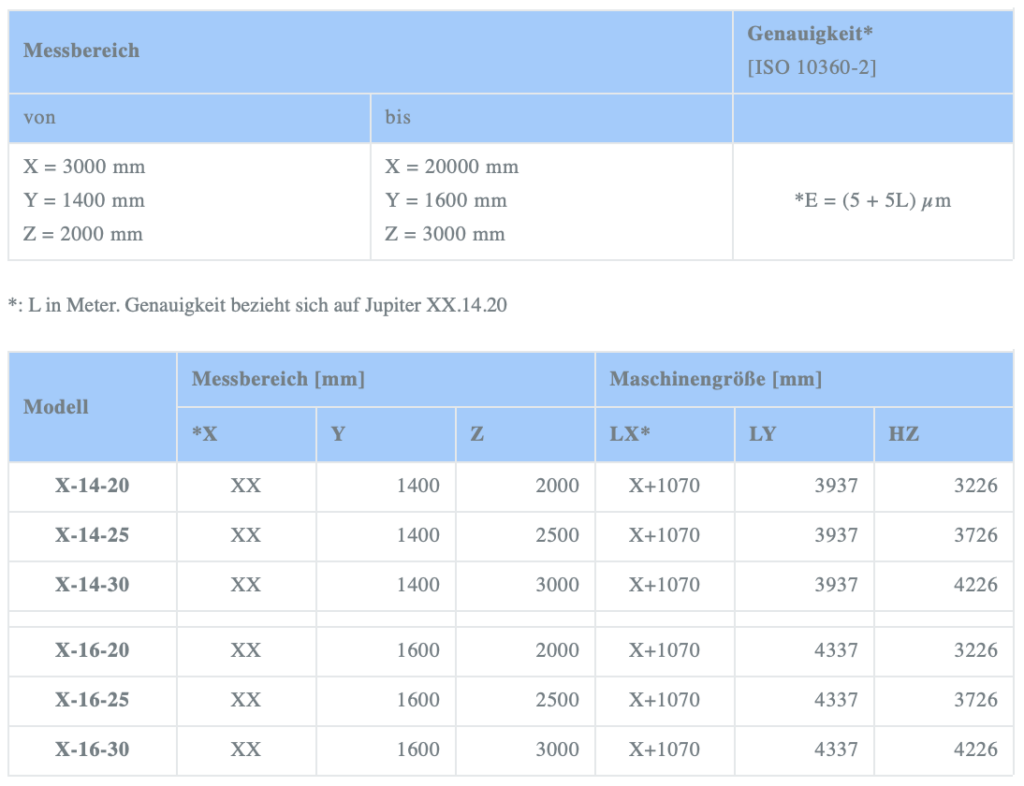

  • Modelle und Abmessungen
    JUPITER COORD3 KMGs sind mit den folgenden Messhüben (Y.Z mm) erhältlich:
    14.20 / 14.25 / 14.30
    16.20 / 16.25 / 16.30
