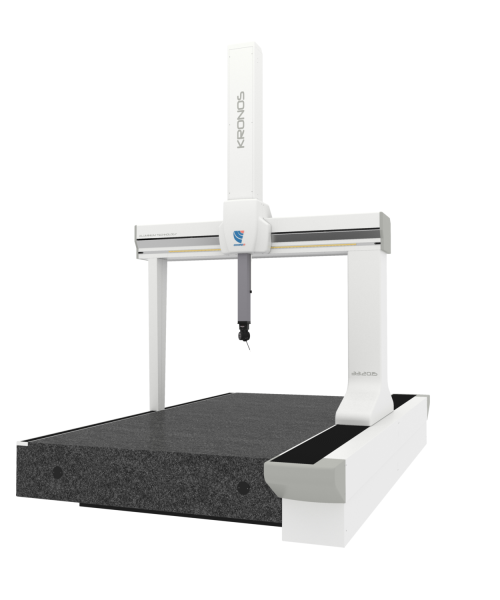

KRONOS - Portalmessmaschine
Das KRONOS KMG gehört zu einer Maschine für Messungen großer mechanischer Teile, ohne dass ein eigenes Fundament erforderlich ist.
Die robuste Konstruktion und der vollständige Schutz der Struktur durch Schutzvorrichtungen und Faltenbälge ermöglichen den Einsatz der KRONOS-Baureihe in verschiedenen Produktionsumgebungen, vom Messraum bis hin zu Fertigungsumgebungen.
Dieses KMG ist mit einertragbaren Hebeleinheit für die manuelle Steuerung der motorisierten Bewegung (Arkey) ausgestattet.
Falls Sie an einer Messmaschine Interesse oder Fragen haben, kontaktieren Sie uns gerne!
Die KRONOS-Baureihe ist auch in einer NT-Versionerhältlich, die mit der innovativen Siliziumkarbidspindel für noch höhere messtechnische Leistungen ausgestattet ist.
- Fahrgestell aus Aluminiumlegierung mit integrierter Granitplatte
- Großzügig dimensionierte Z-Spindel aus Aluminium-Leichtmetall oder Siliziumkarbid (NT)
- Gemischtes Zahnstangen-Ritzel-Antriebssystem und hysteresefreie Kupplung für sanfte und wiederholbare Bewegungen
- Messsystem mit hochauflösenden linearen Messwertaufnehmern (0,1 µm)
- Automatisches Multi-Sensor-Temperaturkompensationssystem, mit Teiltemperaturfühler
- Temperaturbereich für messtechnische Angaben:
– T1:
Umgebungstemperatur: 18 ÷ 22 °C
Maximaler Gradient pro Stunde: 1,0 °C/h
Maximaler Gradient pro Tag: 2,0 °C/24h
Maximaler Gradient im Volumen 0,5 °C/m
– T2:
Raumtemperatur: 16 ÷ 26 °C
Maximaler Gradient pro Stunde: 1,0 °C/h
Maximaler Gradient pro Tag: 5,0 °C/24h
Maximaler Gradient pro Volumen: 1,0 °C/m - Betriebstemperatur: 15 bis 35 °C
- Relative Luftfeuchtigkeit für den Betrieb: 40 bis 80 % (nicht kondensierend)
- Zulässige Schwingungen: (Spitzenwert/Spitzenwert-Beschleunigung)
30 mm/s2 zwischen 1 und 10 Hz
15 mm/s2 zwischen 10 und 20 Hz
50 mm/s2 zwischen 20 und 100 Hz
- Druck: 6 Bar -79PSI
- Luftverbrauch: 160Nl/min
- Stromversorgung: 230 V ± 10%; 50 Hz ± 2% einphasig
- Absorption: 10A 1600W
- Manuelle Köpfe: MIH, MH20, MH20i
- Indexierbare motorisierte Köpfe: PH10T, PH10M, PH10MQ
- Punkt-zu-Punkt-Messtaster: TP2, TP20, TP200
- Analoge Keyer: SP25 Scan-Analog-Keyer
- Lasersensoren: Metris LC/XC-Serie (einschließlich Qualifikationskugel)
- Tastkopf- und Spitzenwechselsysteme: Automatische Wechselstationen
- Passives Antivibrationssystem
- Aktives Schwingungsdämpfungssystem (AVM)
- Mehrdrahtige Verkabelung
- Manuelles/automatisches Palettenbe- und -entladesystem
- PC und Drucker
- Schulung im Coord3-Zentrum oder bei Agenten
- Installation durch Coord3-Mitarbeiter oder Beauftragte
- Modelle und Abmessungen:
COORD3 KRONOS KMGs sind mit den folgenden Messhüben (Y.Z mm) erhältlich:
13.10/15.13/20.15

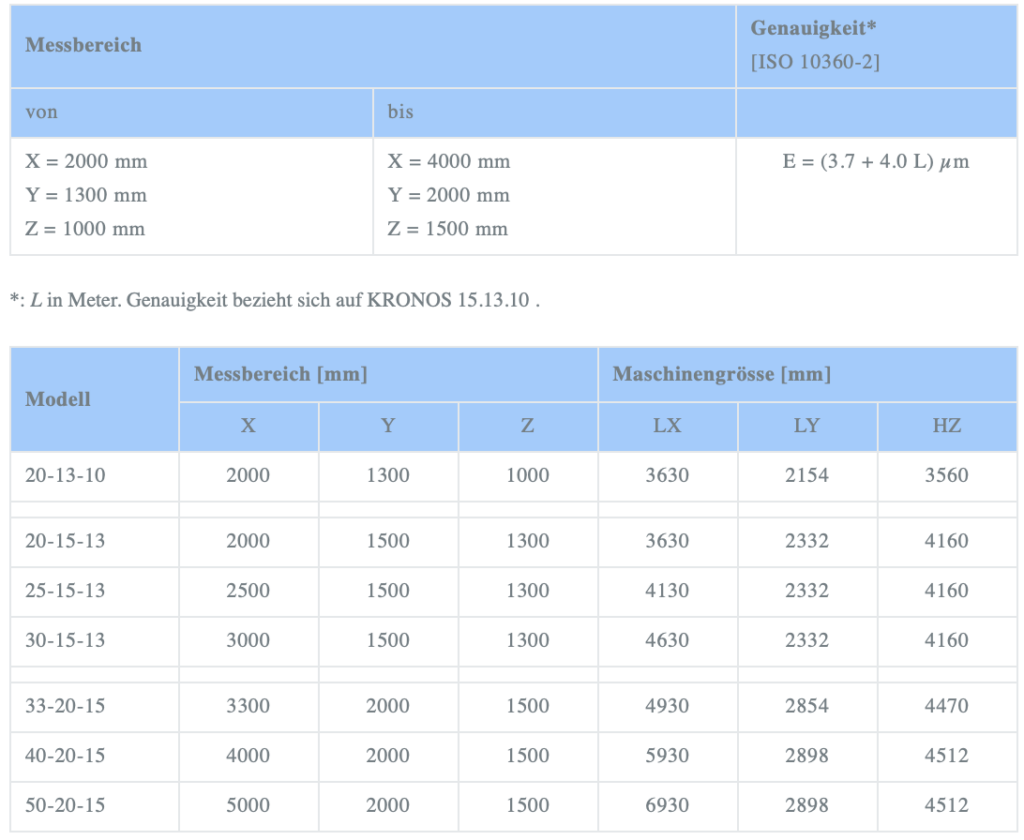

Größentabelle
