SWAN SI - Auslegermessmaschine

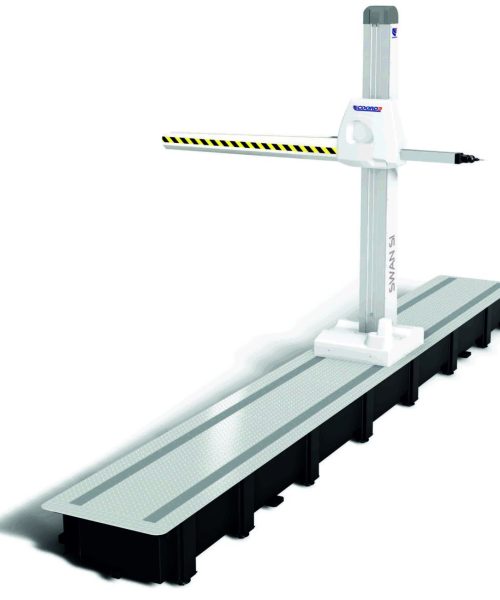

Die SWAN SI Serie bietet eine technisch fortschrittliche und kosteneffiziente Lösung für die Dimensionsprüfung von dünnwandigen Blech- oder Kunststoffteilen, wie sie in der Automobilindustrie üblich sind.

Die SWAN SI KMGs sind sowohl in der X- als auch in der Z-Achse luftgelagert, was ein leistungsstarkes und hochpräzises Ergebnis garantiert. Die Führung der X-Achse befindet sich an der Seite des Auflagetisches aus Gusseisen oder Granit.

Der leichte und robuste Laufwagen, der vollständig aus einer leichten Aluminiumlegierung besteht, und das doppelte mechanische Führungssystem mit Kugelumlauflagern am X-Holm garantieren Zuverlässigkeit, Präzision und Schnelligkeit der Messung.

Der SWAN SI kann auf einem pneumatischen Schwingungsisolationssystem für den Einsatz in Produktionsumgebungen installiert werden, ohne dass ein spezielles Maschinenfundament erforderlich ist.



Falls Sie an einer Messmaschine Interesse oder Fragen haben, kontaktieren Sie uns gerne!

Swan-SI-scaled-e1664188304641-fd0a6ccc
  • Messsystem mit optischen linearen Messwertaufnehmern
  • Bewegungssteuerung durch Servomotoren D.C.
  • Luftgelagerte Gleitführungen in der Y- und Z-Achse, Präzisionsführung in der X-Achse
  • Mechanischer Kopfausgleich mit Sicherheitsbremse
  • Temperatur: (20 ± 2) °C
  • Temperaturgefälle: 1 °C/Stunde – 2 °C/Tag – 0,5 °C/m
  • Zulässige Schwingungen:
    30 mm/sec2 zwischen 1 und 10 Hz
    15 mm/sec2 zwischen 10 und 20 Hz
    50 mm/sec2 zwischen 20 und 100 Hz
  • Minimaler Vorschubdruck: 0,55 MPa
  • Luftverbrauch: 90 Nl/min (14 l/min bei 0,55 MPa)
  • Versorgungsspannung: 230 V 50 Hz
  • Leistungsaufnahme: 10 A 1400 W
  • Arbeitsplatte aus Gusseisen oder Granit
  • Modelle und Abmessungen

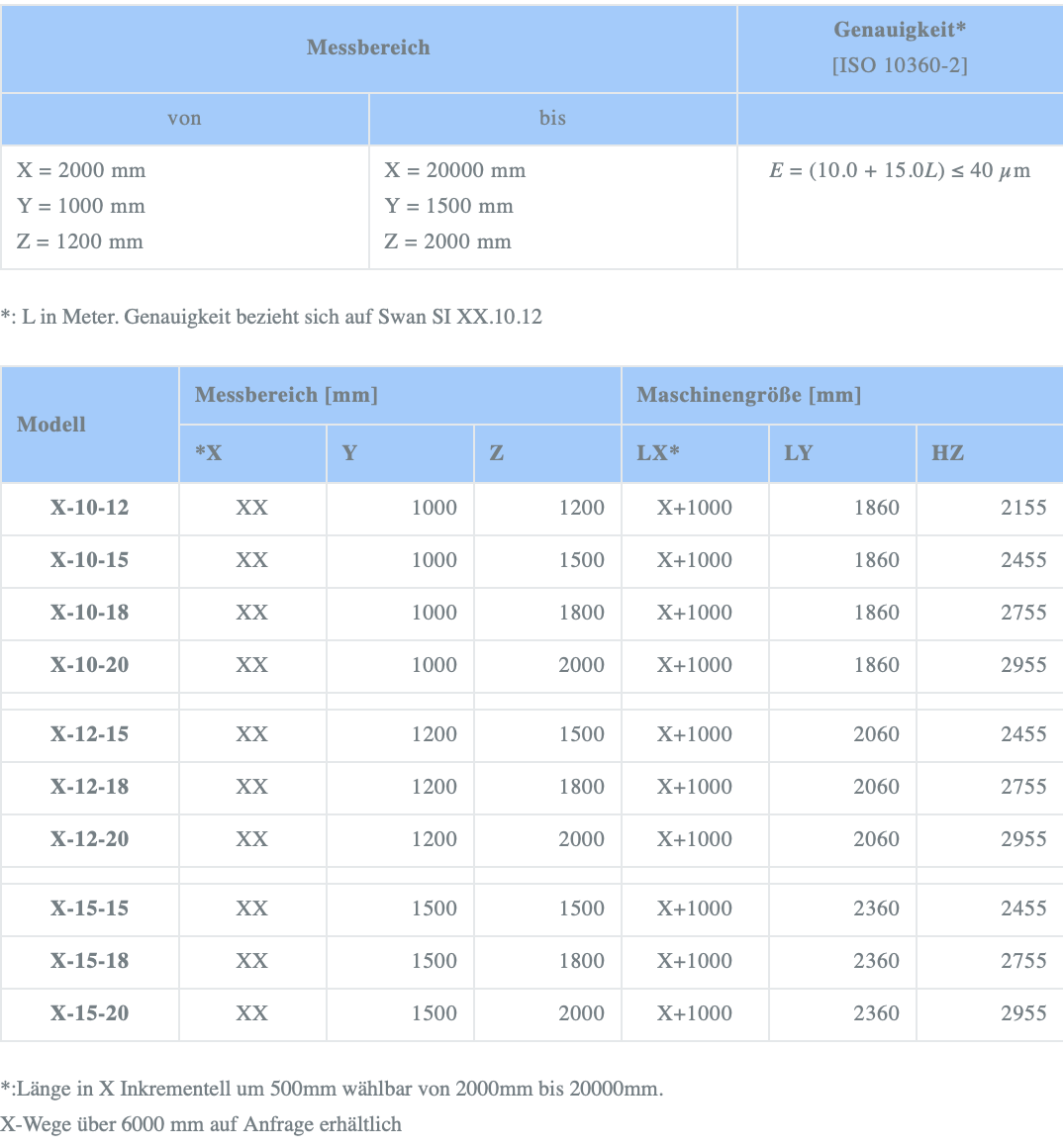

    COORD3 SWAN SI KMGs sind mit den folgenden Messhüben (Y.Z mm) erhältlich:
    10.12 /10.15/10.18 /10.20
    12.15 /12.18 /12.20
    15.15 /15.18 /15.20
